ACアダプター(IO-ACADP1510)から5V,12V電源を取り出す(2)

Arduino DIY エコロジー 自作PC 節約

以前、ジャンク品のACアダプター(IO-ACADP1510)からDC5Vを取り出す記事を書いた。



diary-gdb3288.hatenablog.jp



その時は、5PINのDINコネクタにジャンパーワイヤーのメスを繋げて個別に取り出すようにしたのだが、ジャンパーワイヤーの脱落のリスクがある。

そこで今回は、接続部をハンダ付けすることにした。

また、接続するケーブルもジャンク品から見つけた「4PINペリフェラルコネクタ」を使う。

これによって、より汎用性と安全性が向上すると思われる。

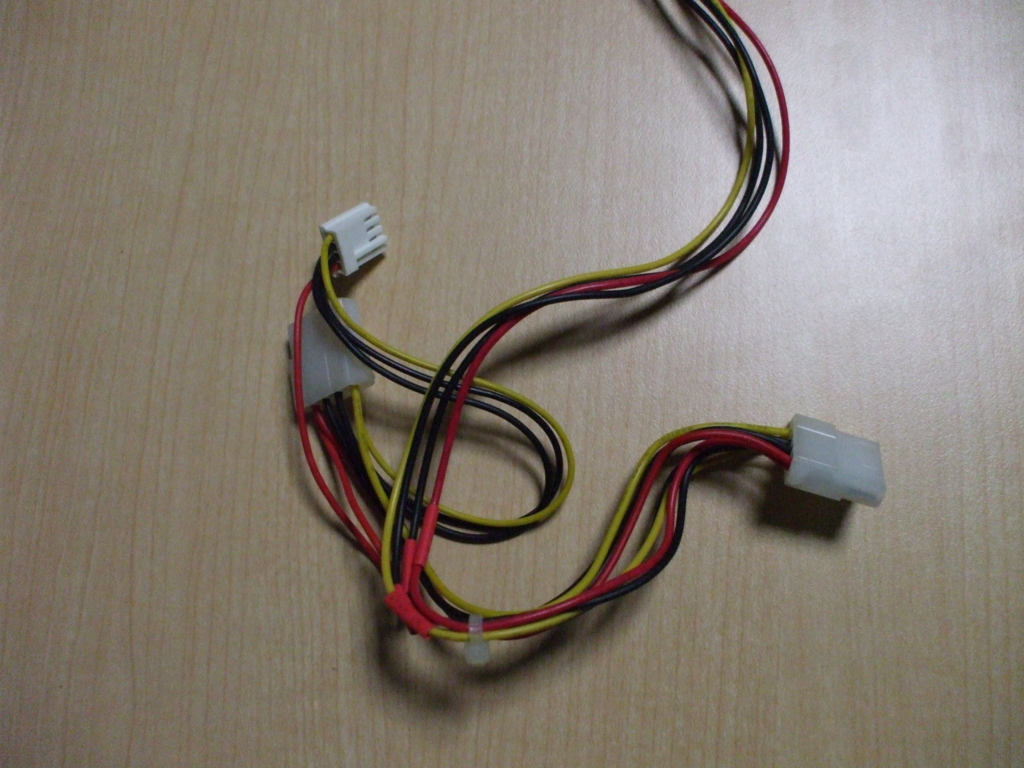

今回使用するケーブルはジャンク品のPC電源から切断した「4PINペリフェラルコネクタ」ケーブル。

f:id:gdb3288:20161116091928j:plain

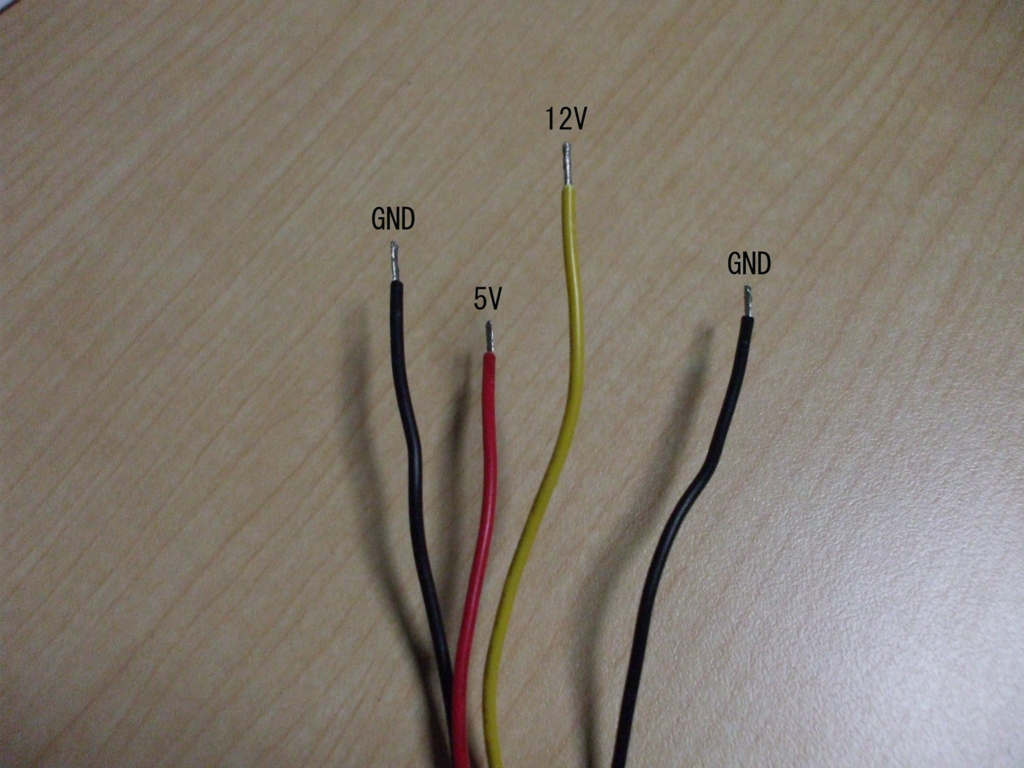

4PINペリフェラルコネクタ」の各ケーブルは下の画像のようになっている。

f:id:gdb3288:20161116091932j:plain

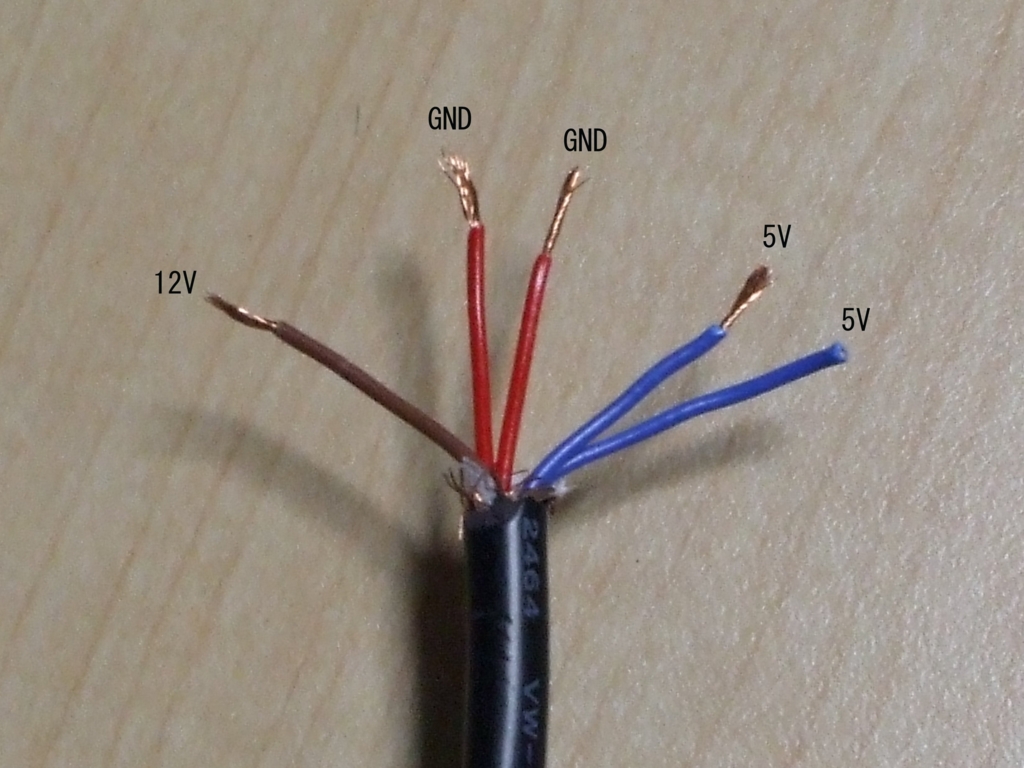

そして、ACアダプター(IO-ACADP1510)の出力ケーブルは、下の画像のように12V(茶色)、GND(赤色)×2、5V(青色)×2となっている。

なので、ACアダプター側の5V(青色)が1本不要になる。

f:id:gdb3288:20161116091914j:plain

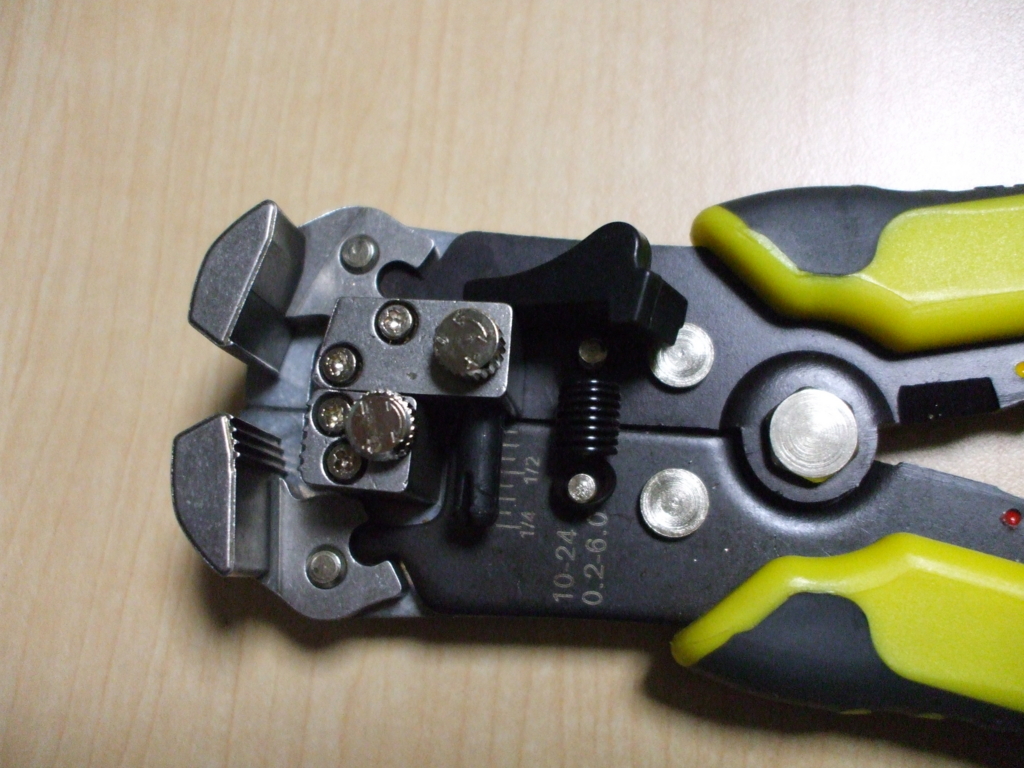

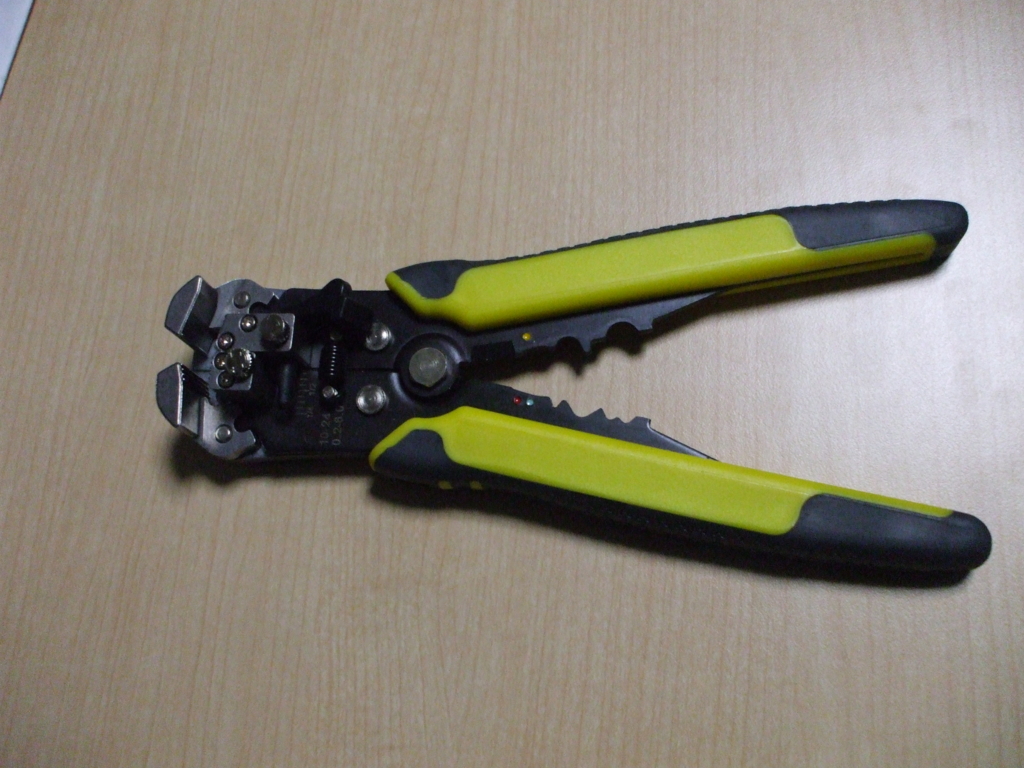

ちなみに今回は、新たな工具として「オートマルチストリッパー」を使用してみた。

f:id:gdb3288:20161116091922j:plain

f:id:gdb3288:20161116091925j:plain



この工具を使用すると、ケーブルの皮むきが非常に簡単に出来るので、かなりオススメ。

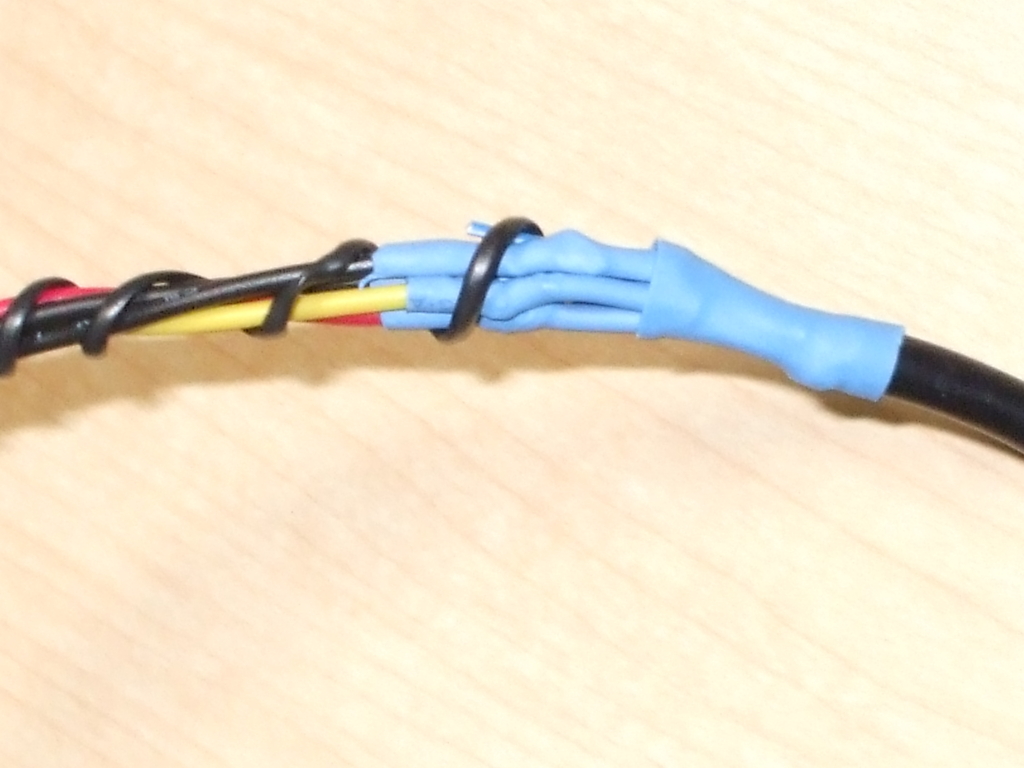

ハンダ付けした後は、熱収縮チューブを被せて完成。

f:id:gdb3288:20161116092044j:plain



AP 127PC ヒートシュリンクチューブセット 01-07325

AP 127PC ヒートシュリンクチューブセット 01-07325





これで、PCで使わなくなった12Vファン等が単体で利用出来るようになる。
